Identificación de equipos e instrumentos

Después de leer el material existente se paso a identificar los elementos que conforman la planta de la Banda Transportadora.

Planta:
----------------------------------------------------------------------------------

----------------------------------------------------------------------------------
- 1 Motor trifásico
- 1 Caja Reductora.
- 1 Polea de transmisión de movimiento con su respectiva Cubierta.
- 1 Baliza compuesta por tres indicadores luminosos y una alarma.
- 1 Una banda con sus respectivos rodillos, los cuales poseen su sistema de movimiento.
- 1 Estructura metálica que soporta todos loe elementos nombrados anteriormente.
- 3 Sensores de presencia de la marca Riko.
- 1 Encoder incremental (acoplado al eje del motor).
- Borneras para conecxion.

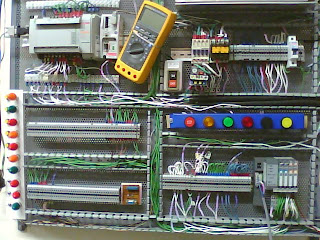

Tablero de control:

----------------------------------------------------------------------------------

----------------------------------------------------------------------------------

- 1 plc Micrologix 1500 lrp.
- 1 Adaptador de Device net 1734-ADN.
- 2 Módulos de entradas remotas 1734-IB4.
- 2 Módulos de salidas remotas 1734-OW4.
- 1 Módulo terminal 1769-ECR.
- 2 Patch cord Device Net.
- 1 Módulo de interfaz de red plc/DH-485 1761 Net AIC.
- 1 Módulo escaner Device Net 1769-SDN.
- 1 Patch cord DH-485
- 1 Fuente de alimentación DC de 24V - 12V - 5V.
- 1 Switch de protección (Alimentación de l motor).
- 1 Contactor Siemens 3tf3110-0a.
- 1 Contactor E.B.C. 00182/LC1D18.
- 1 Switch mecánico de seguridad (Telemecanique).
- 1 Switch de protección de una fase a 240V - 10A.
- 1 Switch Térmico.
- 1 panel de 10 bombillas a 120Vac, 5 switches de codillo a 120Vac, 5 botones de efecto momentáneo a 120Vac.
- 1 Panel de 3 bombillas industriales a 120Vac, 3 Botones de Efecto momentáneo a 120Vac.

Los elementos listados anteriormente son los que se encuentran instalados en la planta y para los cuales existe un cableado el cual esta en proceso de verificación.
